Audionet CAT Upgrade

Umbau des Audionet Tuners "CAT" mit Nachrüstung von DAB+ und Bluetooth


Der Audionet CAT ist ein FM(UKW) und AM-Tuner. Anfänglich gab es auch ein DAB-Modul, doch dieser Radiodienst ist schon seit Jahren abgeschaltet und durch DAB+ ersetzt worden. Wir haben nun ein neues Tunermodul ausgesucht und die notwendigen Anpassungen vorgenommen, sodass das neue Tunermodul und sein zugehöriges Display in den CAT eingebaut werden können.

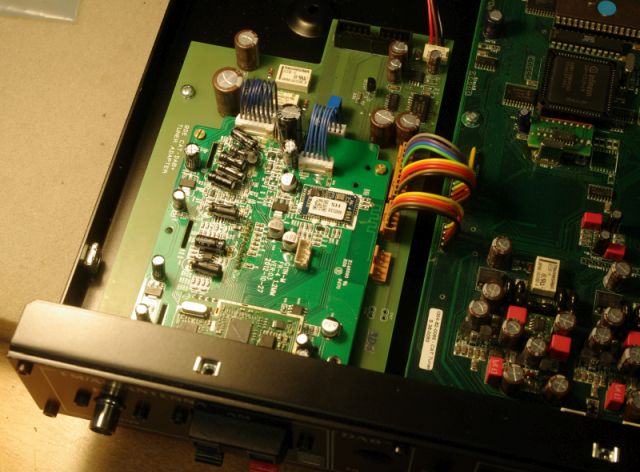

Hier sieht man das gesamte Gerät, im Vordergrund die neue Tunereinheit: Die neue Tunereinheit besteht aus dem neuen Tunerboard (dunkelgrün), montiert auf der BDE-Adapterplatine, sowie dem BDE-Board für den Digitalausgang und den Audionet-Link (hellgrün, oben rechts): Das neue Modul kann FM(UKW) und DAB+ empfangen. Darüber hinaus kann es auch als Bluetooth-Empfänger Musik direkt vom Handy oder Tablett wiedergeben. Die diversen Funktionen werden vom neuen Display angezeigt. Das neue Display passt exakt in den Ausschnitt der CAT-Front: Wir haben durch eine Zusatzplatine auch den Digitalausgang des CAT aktivieren können. Hier sieht man das Board mit dem S/P-DIF-Encoder und dem Ausgangsübertrager: Am Ende kommt der CAT wieder elegant daher und ist um die neuen Funktionen bereichert worden:
